Hola de nuevo, queridos amigos.
Ya tengo mi trazado, más o menos definitivo, hecho. He creado una capa de puntos, que he utilizado como codos, y una capa de líneas, que he utilizado como tuberías (que van de codo a codo); aunque para el programa que voy a utilizar a continuación, uno de cálculo hidráulico, creo que con la capa de codos me servía y me bastaba para obtener la información que éste me pide.
Ahora se me plantea la siguiente duda: en ArcScene (por cierto, no sé si puede usar el menú Spatial Analyst en este programa; yo no he sido capaz de activarlo... ^_^U) cargo los codos en el MDE para comprobar como quedan posicionados en 3D, y lo que me gustaría es cargar la capa de líneas, pero no en el MDE (porque de hacerlo así se adaptan punto a punto al MDE y dejan de ser líneas rectas), sino en relación a los codos, para poder luego obtener perfiles longitudinales del terreno entre codo y codo (para hacerme una idea de las diferencias entre traza y rasante y saber en qué zonas el tramo de tubería discurrirá bajo tierra -y habrá que soterrarlo- y en qué momento irá al aire). Sobre cómo obtener esos perfiles tampoco tengo ni idea, así que se agradecerá que me indiquéis el "botón" a pulsar.
Siento ser tan gorrón, pero seguro que el niño Jesús os lo pagará en la otra vida. ¡Un saludo!
Venga te costesto pero para versi el niño jesus se independiza que con 33 y viviendo con su padre ya le vale
Lo primero de como activar en arcScene tienes que activar la extensión en Options/Extensión y ahí activas el cuadradito de spatial annalysis
De lo de representar los puntos, pues todo dependerá de como los hayas constuido. Si lo hiziste como puntosZ directamente podrían aparecer en la posición (elevada o soterrada) que deberían, si lo has hecho asignando un campo de altitud porbablemente te aparezcan pegados al mdt y te toque asignarlos.
Y para hacer perfiles hay herramientas que te los hacen directamente, me suenan las ET-Geotools que le dás la línea y el MDT y te lo construye en el formato que quieras. Sino busca en la página de esri support y por topographic profiles te sandrán unas cuantas herramientas,
Una preguntita el programa que vaís a usar luego para cálculos no sera el Mike/Mouse (no es coña se llama así) porque ese tiene un modulo que se conecta directamente a ArcGIs para crear los datos y generar los mapas.
Isaac;23058 wrote: Lo primero de como activar en arcScene tienes que activar la extensión en Options/Extensión y ahí activas el cuadradito de spatial annalysis

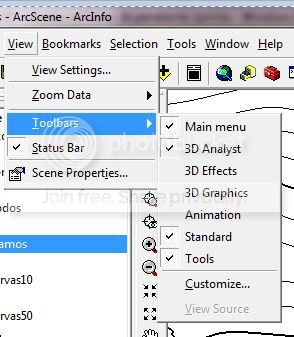

Sí, eso es lo que hay que hacer en ArcMap, pero en ArcScene activo la extensión pero luego no encuentro forma de visualizarla (view/toolbars, ¿no? Pues ahí no me aparece).
Isaac;23058 wrote: Una preguntita el programa que vaís a usar luego para cálculos no sera el Mike/Mouse (no es coña se llama así) porque ese tiene un modulo que se conecta directamente a ArcGIs para crear los datos y generar los mapas.
Del Mike tengo una demo, pero mi tutor me ha pasado uno bastante precario (Uralita) y supuestamente fácil de usar...
Optigan;23067 wrote: Sí, eso es lo que hay que hacer en ArcMap, pero en ArcScene activo la extensión pero luego no encuentro forma de visualizarla (view/toolbars, ¿no? Pues ahí no me aparece).
Se me ha ido la olla: lo que quería era que apareciera la barra Editor. Que tampoco.
Editar features en arcscene creo que no lo vas a conseguir por el propio diseño dieño de arcscene es para mostrar datos no para crearlos. No me suena que se pueda editar ahí
Isaac;23058 wrote:
De lo de representar los puntos, pues todo dependerá de como los hayas constuido. Si lo hiziste como puntosZ directamente podrían aparecer en la posición (elevada o soterrada) que deberían, si lo has hecho asignando un campo de altitud porbablemente te aparezcan pegados al mdt y te toque asignarlos.Y para hacer perfiles hay herramientas que te los hacen directamente, me suenan las ET-Geotools que le dás la línea y el MDT y te lo construye en el formato que quieras. Sino busca en la página de esri support y por topographic profiles te sandrán unas cuantas herramientas,
No entiendo a qué te refieres. He creado una capa de puntos (codos) y los he ido plantando en ArcMap según me ha parecido mejor; luego los he cargado en ArcScene y los he subido al MDT para, junto a un ráster de alturas, con la herramienta Identify, más o menos, saber a qué cota están. Supongo que es un procedimiento muy rudimentario, pero no se me ha ocurrido nada mejor (el autodidactismo es lo que tiene).
Ahora lo que me gustaría es, en Arcscene, enlazar los tramos de tubería (que es una capa de líneas) con los codos (que están colgados del MDT a la cota que les corresponde) para que continuen siendo líneas rectas y poder determinar perfiles longitudinales (qué diferencia hay entre rasante y traza), porque si cargo los tramos en el MDT los adapta punto por punto a su cota y dejan de ser líneas rectas.
No sé si me explico (y gracias por tu interés y tus respuestas).
Ok te entendí (creo)
Cuando has creado los puntos, lo has hecho sin asignarles alturas, como si trabajaras en 2D (como se trabaja en Autocad para entendernos)
Despues con el MDT tienes que averiguar la altura de cada punto, (aunque ArcScene te los represente sobre el MDT, esa no es la altura real del punto, ya que arcscene es un visualizador cutrecillo), esto puedes hacerlo con una interesección del punto con el mdt con un extract atributes. De forma que en la tabla de los puntos tendrías un campo con la altitud de ese punto.
Y aquí se me ocurren 2 opciones, La pofesional: conviertes los punto a puntos Z (con 3 coordenadas XY y altitud) de forma que los puntos si tienen una altitud y trazas las lineasZ de punto a punto. Y así puedes hacer medidas reales, alturas, desmontes etc, etc..
Y la otra opción, la chapucilla. Es que usas esa cota de los puntos para hacer los calculos buscando alguna extensión para perfiles, por ejemplo con la extensión ET geotools creo que te calcula perfiles si le das los puntos y el campo de cota de estos.
Isaac;23121 wrote:
Despues con el MDT tienes que averiguar la altura de cada punto, (aunque ArcScene te los represente sobre el MDT, esa no es la altura real del punto, ya que arcscene es un visualizador cutrecillo), esto puedes hacerlo con una interesección del punto con el mdt con un extract atributes. De forma que en la tabla de los puntos tendrías un campo con la altitud de ese punto.
Por si sirve de ayuda a otras personas tan perdidas como yo, creo que la ruta es: Spatial analyst tools/Extraction/Extract values to points.
Isaac;23121 wrote:
Y aquí se me ocurren 2 opciones, La pofesional: conviertes los punto a puntos Z (con 3 coordenadas XY y altitud) de forma que los puntos si tienen una altitud y trazas las lineasZ de punto a punto. Y así puedes hacer medidas reales, alturas, desmontes etc, etc..
Mmm... otra de mis preguntas tontas: ahora que mis puntos ya tienen adjudicada su cota... ¿a qué te refieres con convertirlos en "puntos Z"? Aunque posiblemente su respuesta tenga que ver con otra pregunta, posiblemente más estúpida aún: he utilizado un ráster de alturas para extraer la cota de los puntos, ¿pero cuál tendría que utilizar para extraer sus coordenadas UTM?
En el momento en que te canses de responder perogrulladas me lo dices... 😀
Para sacar las UTM digo yo que tendrás que georreferenciar si no lo has hecho ya.
Carlos;23213 wrote: Para sacar las UTM digo yo que tendrás que georreferenciar si no lo has hecho ya.
Sí, la geodatabase a partir de la que hice el MDT está georreferenciada, pero quiero saber como incluir en la base de datos de esos puntos sus coordenadas UTM, de la misma manera que les he metido la cota (aunque al cargarlos en ArcScene me salen a cota cero igualmente...).
Puto ArcGIS... 😀
Optigan;23208 wrote: Mmm... otra de mis preguntas tontas: ahora que mis puntos ya tienen adjudicada su cota... ¿a qué te refieres con convertirlos en "puntos Z"? Aunque posiblemente su respuesta tenga que ver con otra pregunta, posiblemente más estúpida aún: he utilizado un ráster de alturas para extraer la cota de los puntos, ¿pero cuál tendría que utilizar para extraer sus coordenadas UTM?
En el momento en que te canses de responder perogrulladas me lo dices... 😀
Nada hombre, mientras sea 1 pregunta por día no hay problema.
Para los puntosZ tienes que crear en ArcCatalog un tema tipo puntos y marcar la casilla Contiene alturas (puntosZ) una vez hecho eso exportar tu tema de puntos a ese tema de puntosZ. (no tengo el arcGIs delante ahora, pero luego te completo el post)
Para las coordenadas: Lo primero es que tengas el tema georeferenciado en UTM. (mira a ver si lo tienes en ETRS89 o ED50), sino lo tienes referenciado en UTM y no quieres estár reproyectando puedes referenciar la vista (botón derecho, propiedades, sistema de coordenadas). Despues abres la tabla y creas dos nuevos campos X e Y. Luego botón derecho sobre el nombre del campo y calculate geometry. Y ahí puedes calcular X, y, area, perimetro, etc. Tambien hay un toolbox que te permite añadir los campos X e Y automáticamente, pero no se donde anda
Isaac;23217 wrote: Nada hombre, mientras sea 1 pregunta por día no hay problema.
Para los puntosZ tienes que crear en ArcCatalog un tema tipo puntos y marcar la casilla Contiene alturas (puntosZ) una vez hecho eso exportar tu tema de puntos a ese tema de puntosZ. (no tengo el arcGIs delante ahora, pero luego te completo el post)
Sí, eso creo que sé hacerlo (te lo digo para que no escribas de más, vamos). Si me atasco ya te pego un grito... 😀
Isaac;23217 wrote: Para las coordenadas: Lo primero es que tengas el tema georeferenciado en UTM. (mira a ver si lo tienes en ETRS89 o ED50), sino lo tienes referenciado en UTM y no quieres estár reproyectando puedes referenciar la vista (botón derecho, propiedades, sistema de coordenadas). Despues abres la tabla y creas dos nuevos campos X e Y. Luego botón derecho sobre el nombre del campo y calculate geometry. Y ahí puedes calcular X, y, area, perimetro, etc. Tambien hay un toolbox que te permite añadir los campos X e Y automáticamente, pero no se donde anda

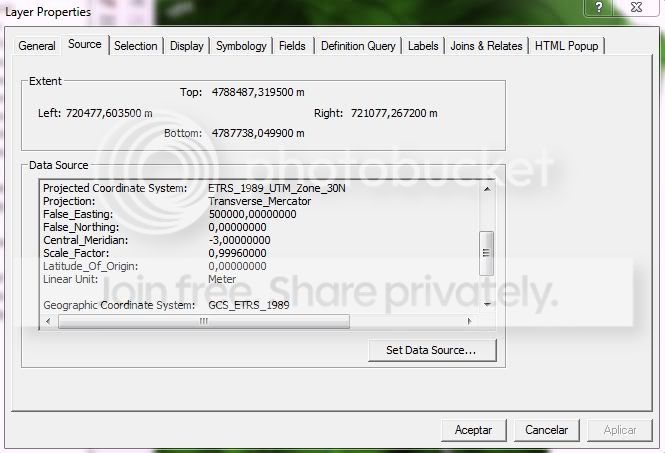

Sí, el MDT está georreferenciado en ETRS89 (que creo que ahora es el estándar, ¿no?), así que en cuanto pueda me pongo a trastear con el programa y te comento.
¡Muchas gracias!
En fin. Lo de cargar los datos a un nuevo tema de puntos que contuviese alturas no funcionó (le dijé que cargará todo lo que encontrase, pero los nuevos puntos no tenían cota), así que lo que hice fue exportarlos desde el tema que sí tenía cotas a otro dentro de mi geodatabase, lo que sí funcionó, pero entonces no he podido marcarle esa casilla porque ArcCatalog la creó por su cuenta sin preguntarme nada más...

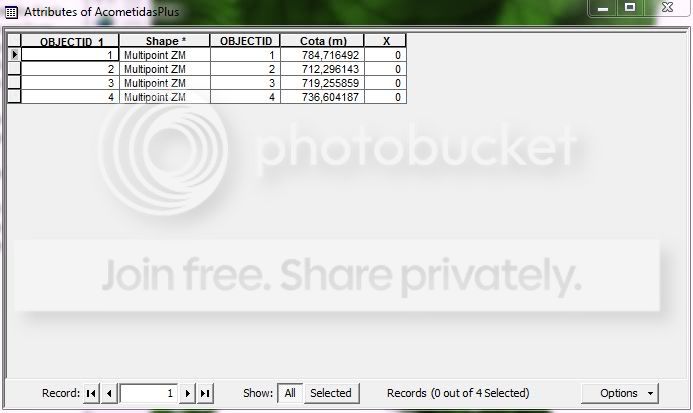

En cualquier caso, que le digo que calcule las coordenadas X e Y de los puntos, y me lo deja todo en cero...
Casualmente, me ha dado por añadirle los datos UTM a una capa de polígonos, que extraje del mapa vectorial (un 1/5.000 del Principado de Asturias) a partir del cual hice el MDT, y que representa edificios (es una capa que he utilizado como referencia visual, para saber dónde estaba cada aldea; no he hecho ningún tipo de operaciones con ella), y en este caso sí funciona... Y tanto esa capa, como todas las demás que he ido creando (para los codos, para los tramos, etc.) están incluídas dentro de la misma base de datos, perfectamente georreferenciada...
